製品情報

ポリカーボネート樹脂「パンライト®」
シート・フィルム

概要・特長

耐熱性・耐衝撃性・高透過率などの優れた特徴を有するポリカーボネート樹脂「パンライト®」シート・フィルムは、自動車部品・電気電子部品・印刷銘板などに使用されています。「パンライト®」シートは薄物フィルムから厚物シートまで、各種厚みをご用意しており、ハードコートや、鉛筆硬度向上(複層)シートなど、ニーズに応じた商品群を取り揃えています。

注目製品

グレード一覧

導光フィルム

グレード

PC-1152、PC-2152

特徴

小~中型導光板向けに開発された導光板用ポリカーボネートフィルムです。

  • 光学特性

    透明性が高く、高い輝度と優れた色再現性を実現します。

  • 製品対応領域

    射出成形では限界のある薄肉かつ大画面領域にも表面賦形加工をすることで対応可能です。

  • 機械物性

    耐衝撃性が高く、取り扱いが容易です。寸法安定性がよく、後加工性に優れます。

  • ラインアップ

    [製品厚み]
     PC-2152… 0.125mm~0.5mm
     PC-1152… 0.25mm~0.55mm

    • *サイズ、他の厚み等は、ご相談下さい。
    • *0.1mm以下をご希望の場合は ピュアエース資料 をダウンロードしてください。

光学特性

物性表

導光グレードPC-1152、2152は、一般グレードPC-1151、2151と同等の強度・耐熱性を有しています。

特性 単位 試験方法 測定条件 PC-1152
PC-2152
(導光グレード)
PC-1151
PC-2151
(一般グレード)
密度 kg/m3 ISO 1183 - 1,200 1,200
吸水率 ISO 62 23℃水中24Hr 0.2 0.2
全光線透過率 ISO 13468-1 厚み 0.25mm 90.3 90.2
屈折率 - ISO 489 - 1.585 1.585
荷重たわみ温度 ISO 75-1
and
ISO 75-2
荷重1.80MPa 129 129
荷重0.45MPa 142 142
線膨張係数 ×10-5/℃ ISO 11359-2 - 7 7
  • *上記数値は代表値であり、保証値ではありません

複層シート

グレード

PC-T101、PC-D101

特徴

  • ポリカーボネート樹脂「パンライト®」の優れた特徴である耐熱性・耐衝撃性・良好な加工性を有し、かつアクリルの特徴である優れた表面硬度を兼ね備えています。

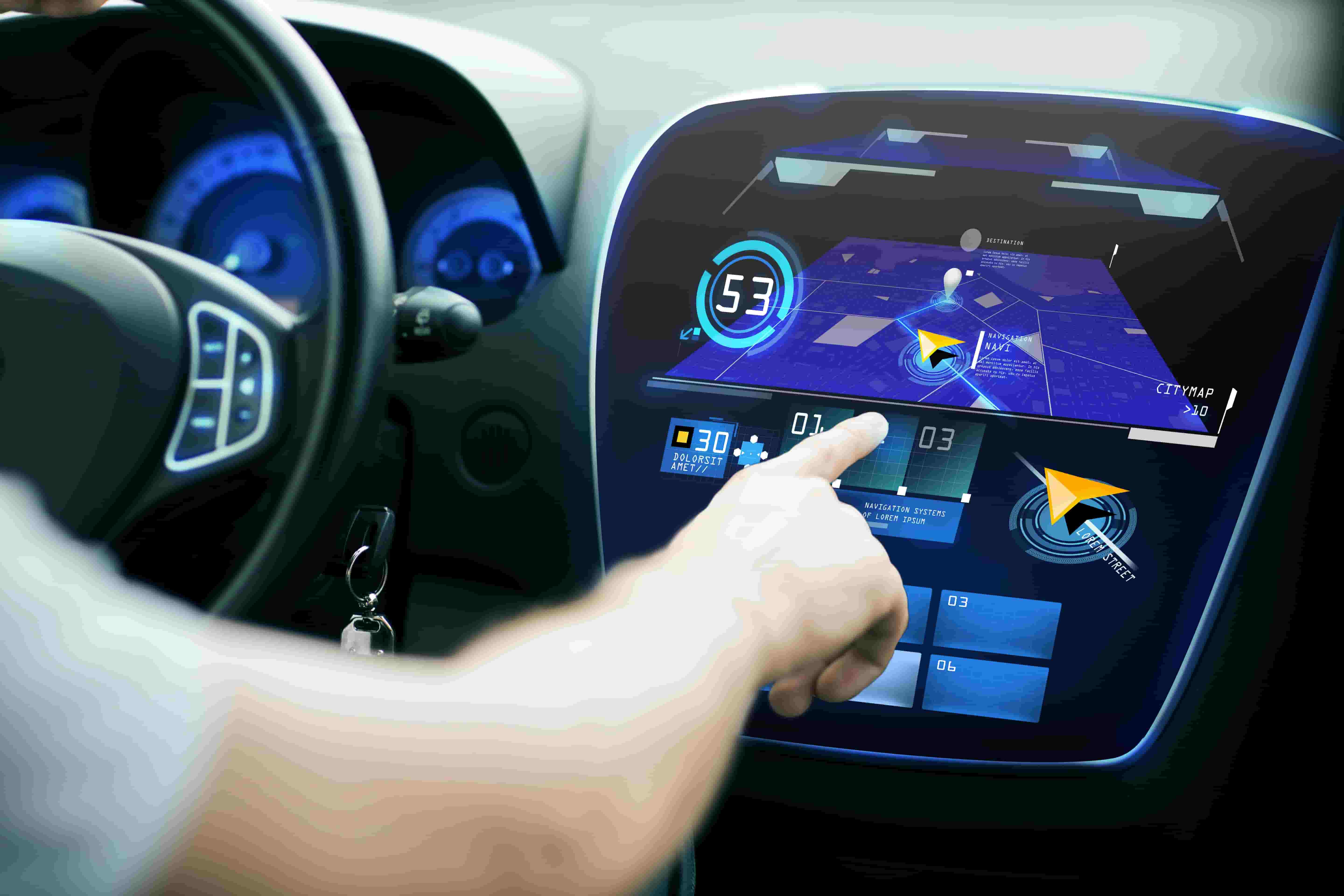

  • 自動車センターインフォメーションディスプレイや液晶メーターなどの車載ディスプレイ前面板に適したグレードです。

物性表

特性 単位 試験方法 測定条件 PC-T101
(2種3層)
PC-D101
(2種2層)
PC-1111
(単層)
2.0mm 2.0mm 2.0mm
全光線透過率 % ISO 13468-1 厚み 2.0mm 90以上 90以上 89以上
ヘーズ % ISO 147782 厚み 2.0mm <1.0 <1.0 <1.0
位相差(Re) nm 平行ニコル回転法 589nm 150±70 - -
鉛筆硬度 - ISO 15184 7.4N 2H 2H 2B
水接触角 degree ISO 19403 - 81 81 84
表面抵抗率 Ω/sq. JIS K 6911 - >1016 >1016 >1015
  • *上記数値は代表値であり、保証値ではありません

一般グレード

グレード

PC-1151、PC-2151

特徴

  • 衝撃特性

    ガラスの約250倍、アクリルの約30倍の衝撃強度

  • 耐熱性

    -40℃程度の幅広い実使用温度領域

  • 透明性

    高い透過率を有し、ガラスと同程度の透明性

  • 成形加工性

    切断、穴あけ等の加工が容易

  • 寸法安定性

    クリープ特性に優れ、長期使用後も寸法変化が少ない

  • 電気的特性

    幅広い温度範囲で優れた絶縁性

採用例

自動車メーター文字盤
ラジコンカーボディ
スポーツヘルメット
自販機ダミー缶
スーツケース外装
スロットマシン リール

物性表

特性 単位 試験方法 測定条件 測定値
密度 kg/m3 ISO 1183 - 1,200
吸水率 ISO 62 23℃水中24Hr 0.2
全光線透過率 ISO 13468-1 厚み 1.0mm 89.5
屈折率 - ISO 489 - 1.585
鉛筆硬度 - ISO 15184 7.4N 2B
荷重たわみ温度 ISO 75-1
and
ISO 75-2
荷重1.80MPa 129
荷重0.45MPa 142
線膨張係数 ×10-5/℃ ISO 11359-2 - 7
  • *上記数値は代表値であり、保証値ではありません

標準規格

平板規格サイズ
グレード サイズ 厚み
0.2 0.3 0.4 0.5 0.7 0.8 1.0 1.2 1.5 2.0
PC-1151 915×1,830 - - - - - - -
1,000×2,000 - - 〇*
PC-2151 1,050×2,000 - - - - - - - -
  • *2.0mm×1,050×2,050
ロール規格サイズ
グレード 厚み 0.125 0.18 0.2 0.25 0.3
PC-2151 幅(mm)
長さ(M)
1,000×
400M
1,050×
350M
1,050×
300M
1,050×
250M
1,050×
250M
  • *両面マスキングフィルム付です。
  • *上記以外のサイズについてはご相談下さい。

耐候グレード

グレード

PC-1111,PC-1411,PC-1611,PC-1711

特徴

  • 紫外線吸収剤を添加し、耐候性に優れたグレードです
  • グレー系、ブラウン系、グリーン系などのカラー品もラインアップ
  • 建機ルーフ、二輪車風防などに適しています

厚みラインアップ

厚み PC-1111
(クリア)
PC-1411
(透明カラー)
PC-1611
(ブラウン系)
PC-1711
(グレー系)
2mm - -
3mm
4mm
5mm
6mm - -
8mm
10mm - -
  • *上記以外のサイズについてはご相談下さい。

物性表

特性 単位 試験方法 測定条件 測定値
密度 kg/m3 ISO 1183 - 1,200
吸水率 ISO 62 23℃水中24Hr 0.2
全光線透過率 ISO 13468-1 厚み 3.0mm 88.7
屈折率 - ISO 489 - 1.585
鉛筆硬度 - ISO 15184 7.4N 2B
荷重たわみ温度 ISO 75-1
and
ISO 75-2
荷重1.80MPa 129
荷重0.45MPa 142
線膨張係数 ×10-5/℃ ISO 11359-2 - 7
  • *上記数値は代表値であり、保証値ではありません

HUD用シート

グレード

PC-813A、PC-8H30

特徴

パンライト®MRシート PC-813A(片面MR)、PC-8H30(高位相差片面MR)はHUD防塵カバー用途に最適化されたポリカーボネートシートです。

  • 表面硬度

    従来のハードコート品に比べ極めて高い表面硬度を有します。

  • 透明性

    ディスプレイ用途に適した高い透明性を有します。

  • 耐久性

    高温・高湿下に長期間放置しても性能を保持します。

  • 耐薬品性

    耐薬品性に優れます。

ラインアップ

現行品PC-813Aをベースに「位相差」性能を付与、両面ハードコートも可能

物性表

特性 単位 試験方法 測定条件 PC-813A PC-8H30
(高位相差)
PC-1151
(参考)
0.35mm 0.38mm 0.38mm
全光線透過率 % ISO 13468-1 - 91.9 91.9 90.1
ヘーズ % ISO 147782 - 0.1 0.1 0.1
位相差(Re) nm 平行ニコル分光法 高位相差測定 - 3,000< -
鉛筆硬度 - ISO 15184 7.4N B~HB B~HB 2B
テーバー硬度(△ヘーズ) % テーバー摩耗試験 摩耗輪CS-10F
4.9N 50回転
5 5 25
耐燃性 - FMVSS No.302 - PASS PASS PASS
水接触角 degree ISO 19403 コート面 81 81 84
表面抵抗率 Ω/sq. JIS K 6911 - >1016 >1016 >1015
  • *上記数値は代表値であり、保証値ではありません

熱曲げ対応シート

グレード

PC-710A

特徴

  • 熱曲げ性

    熱曲げ性能に優れ、デザイン性の高い形状への展開が可能

  • 表面硬度

    高い表面硬度で、取り扱い時や成型時の傷つきを防止

  • 耐候性

    高い耐候性( FMVSS規格取得 AS:6/7 M番号:131A DOT280)

対応厚

2.0mm~5.0mm

物性表

特性 単位 試験方法 測定条件 PC-710A
全光線透過率 % ISO 13468-1 厚み 4.0mm 89.1
ヘーズ % ISO 147782 厚み 4.0mm 0.1
鉛筆硬度 - ISO 15184 7.4N B~HB
テーバー硬度(△ヘーズ) % テーバー摩耗試験 摩耗輪CS-10F
4.9N 100回転
6.6
スチールウール硬度 - 自社法
(PC:1 ~ glass:5)
100gf 5往復 2~3
  • *上記数値は代表値であり、保証値ではありません

複層ハードコートシート

グレード

PC-HA51, PC-JA53

特徴

  • 表面硬度

    PC樹脂(耐衝撃性)とPMMA樹脂(表面硬度)の共押出シートを基材としており、従来のPC樹脂シート ハードコート品に比べ耐衝撃性を維持しながら極めて高い表面硬度を有します。

  • 透明性

    ディスプレイカバーなどの用途に適した高い透明性を有します。

対応厚

0.5~2.0mm

  • *サイズはご相談ください。
