帝人の加飾用フィルム | ソリューション | 帝人株式会社樹脂事業本部

近年、塗装レスによる環境負荷低減や光透過表示などのデザイン性向上が求められています。
その課題を解決する方法として、加飾フィルムのインサート成形やアウトモールド成形による塗装レス、機能性向上（耐擦傷性、耐薬品性、耐候性）、デザイン性（光透過、3D形状、シームレス）及び大型部品の一体化の検討が進められています。
また、部品点数削減を目的にフィルムに電子回路を形成する工法も検討が進められています。
帝人樹脂事業本部では、それらに対応する基材フィルムとして帝人独自のポリマー・コンパウンド技術を活用し、次世代加飾用PC系フィルムの開発を続けています。
これら工法でのお困りごとは、ぜひ帝人にご相談ください

加飾用フィルムにおける帝人の強み

1.適用部品

主な用途

自動車内装部品
自動車外装部品
スマート家電部品
住設関係
アミューズメント機器

2.対応力

帝人独自のポリマー、コンパウンド技術を用いたフィルムの改良技術
各種工法毎の推奨条件のご提案
熱賦形、UV硬化、インサート成形など
適正射出成形材料のご提案
千葉テクニカルセンターでの試作・検証対応
3Dプリンターによる金型設計支援

3.製品力

熱賦形工程での易成形性・低温成形性
ハードコート技術
表面硬度、耐擦傷性、耐薬品性、耐候性、熱賦形性対応
光学特性
カラーリング、IR透過、IR吸収、位相差制御、拡散、導光

帝人の加飾用フィルムの特徴

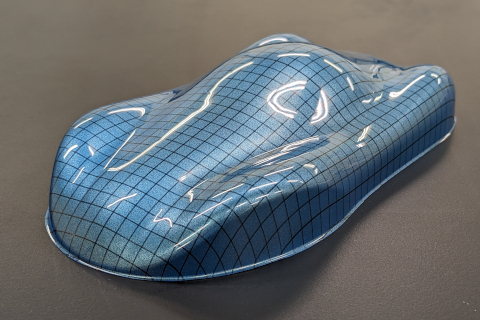

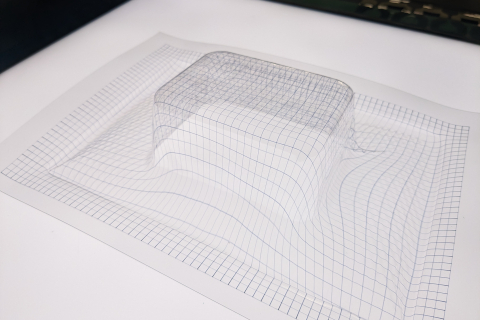

複雑かつ深絞り形状を従来のPCフィルムよりも低温で熱賦形が可能

特性一覧

特性		単位	試験方法	測定条件	PC-1151 (標準)	PC-1E51	PC-D101	PC-D600	PC-SB50	PC-SB70
密度		g/cm³	ISO 1183	-	1.2	1.2	1.2	1.2	1.2	1.2
引張降伏応力		MPa	ISO 527-1 and ISO 527-2	50mm/min	60	65	60	65	65	60
引張破壊呼び歪		%			150	180	5	5	5	5
引張弾性率		MPa			2,100	2,300	2,200	2,500	2,400	2,400
全光線透過率		%	ISO 13468	厚み 0.3mm	90	90	91	91	91	91
Haze		%	ISO 14782		01	0.1	0.1	0.1	0.1	0.1^*1
色相	L	-	ISO 7724-2		96.0	96.1	96.5	96.5	96.3	96.3
	a^★				0	0	0	0	0	0
	b^★				0.2	0.3	0.4	0.4	0.4	0.8
線膨張係数		×10^-5/℃	ISO 11359-2	-	7	7	7	7	7	7

*1 140℃で成形後
* 上記数値は代表値であり、保証値ではありません。

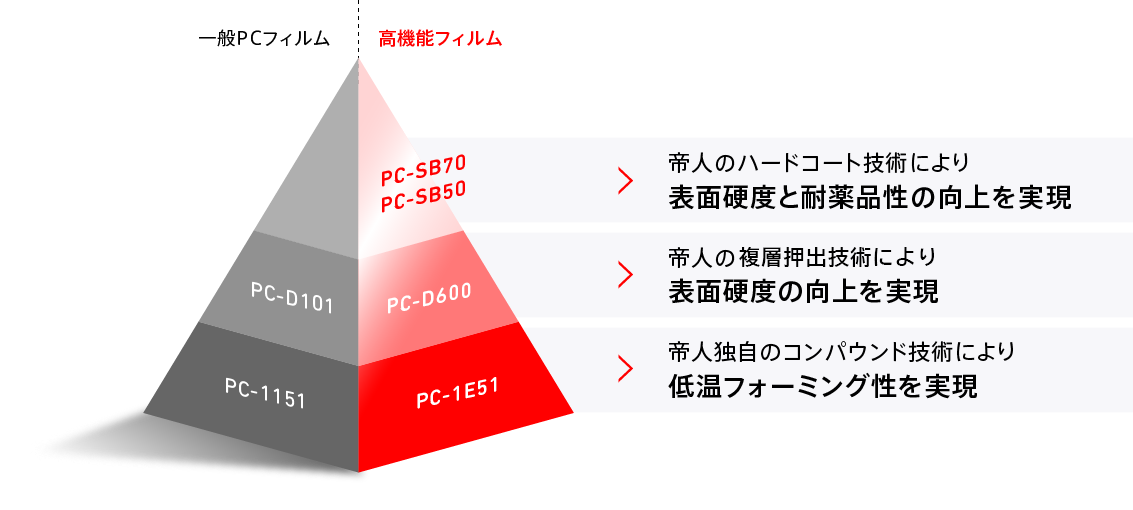

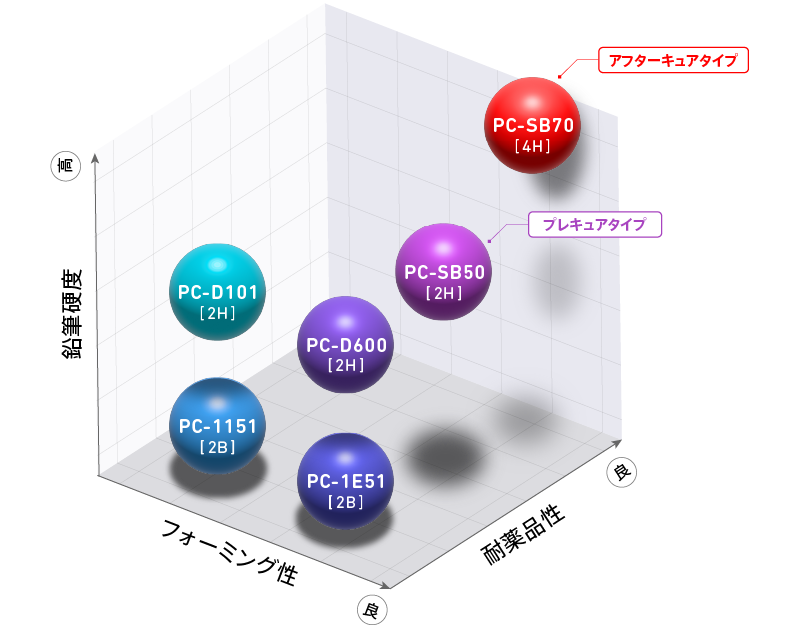

グレード比較イメージ

資料ダウンロード

加飾用フィルム（ダウンロードフォームへ）

成形性・耐薬品性に優れたハードコートを塗布したインサート成形用加飾フィルムです。

製品に関するお問合せ

お問い合わせフォーム
