樹脂・添加剤

非晶性バイオプラスチック「PLANEXT®」

概要・特長

「PLANEXT®」は、環境配慮設計により、植物由来の原料を用いた非晶性バイオプラスチックです。炭素資源循環の観点から環境負荷の小さなバイオプラスチックというだけでなく、一般的なポリカーボネート(PC)樹脂と比較しても種々の特筆すべき特長を有しており、機能性を活かした用途を開発中です。

特長

新しいバイオマスベースのプラスチック「PLANEXT®」

  1. 1.バイオマス含有量:25~80%
  2. 2.高い透明性
  3. 3.高剛性
  4. 4.高い耐擦傷性
  5. 5.耐候性
  6. 6.耐薬品性

用途

  • モビリティ
  • エレクトロニクス
  • 家庭用品
  • フィルム・シート

グレード一覧

代表グレードラインアップ

特性 単位 PLANEXT® 一般PC PLA PMMA
W-0160
バイオマス度 >60 0 100 0
屈折率 - 1.50 1.59 1.46 1.49
全光線透過率 92 89 90 92
ガラス転移温度 120 148 60 110
HDT (1.8MPa) 108 129 56 100
飽和吸水率 1.8 0.4 1.6 2.1
引張降伏応力 MPa 84 61 - 77
引張破断応力 MPa 58 - 65 -
引張破断呼びひずみ 25 >50 4 6
曲げ強度 MPa 127 91 100 140
曲げ弾性率 MPa 3,200 2,300 3,700 3,300
シャルピー衝撃強度(ノッチ付) kJ/m2 10 76 2 1
鉛筆硬度 - H 2B 2B 2H

技術情報

光学特性

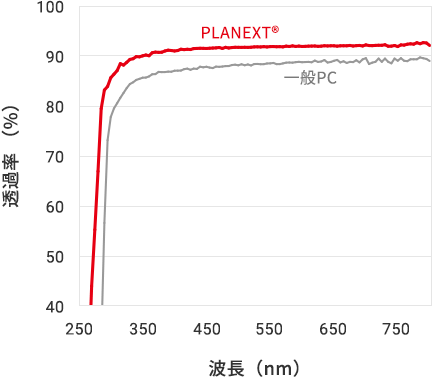

「PLANEXT®」は透明性、光学特性に優れています。

  PLANEXT®W-0160 一般PC PMMA
屈折率 - 1.500 1.585 1.491
アッベ数 - 60 32 55
全光線透過率 92 90 92

表面硬度

「PLANEXT®」は高い表面硬度を有します。

  単位 PLANEXT® 一般PC PMMA
W-0160
鉛筆硬度*1 - H 2B 2H
テーパー磨耗試験(⊿H)*2 18 30 -
  1. *1ISO15184、750g荷重、2mmt
  2. *2磨耗輪:CS-10F、100回転、500g荷重

耐衝撃性

「PLANEXT®」は高い耐衝撃性を有します。

  単位 PLANEXT® 一般PC PMMA
W-0160
23℃高速面衝撃試験*3
破断点エネルギー
J 55 50 0.4
シャルピー衝撃強度
ノッチ付
kJ/m2 10 76 ~1

高速面衝撃試験条件

  • 試験速度:7m/s
  • 試験片厚み:2mmt
  • 撃芯径:半径1/4"
  • 受け台径:半径1/2"
高速面衝撃試験後の各種樹脂サンプル

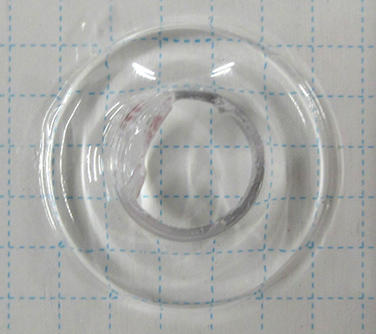

一般PC

延性破壊

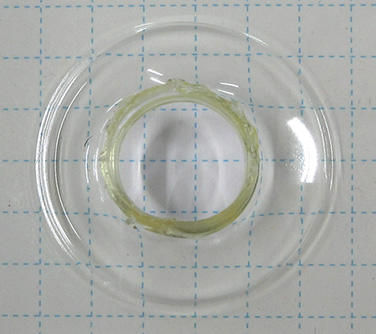

PLANEXT®W-0160

延性破壊

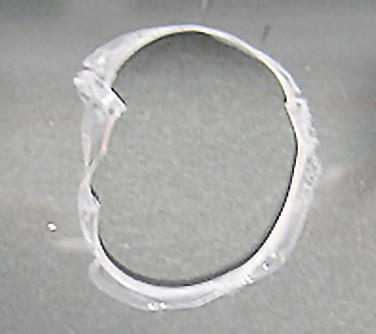

PMMA

脆性破壊

耐薬品性

「PLANEXT®」は高い耐薬品性を有します。

  PLANEXT® PLA 一般PC PMMA
W-0160
メタノール
n-ヘキサン
トルエン × ×
キシレン × ×
アセトン × × × ×
酢酸エチル × × ×
水酸化ナトリウム(20%) ×
水酸化カリウム(20%) ×
硫酸(50%) ×

24h浸漬後、目視 ○影響なし △わずかに影響される ×影響される

  • *温度条件などにより、多少異なる場合があります。

耐候性

「PLANEXT®」は良好な耐候性を示します。

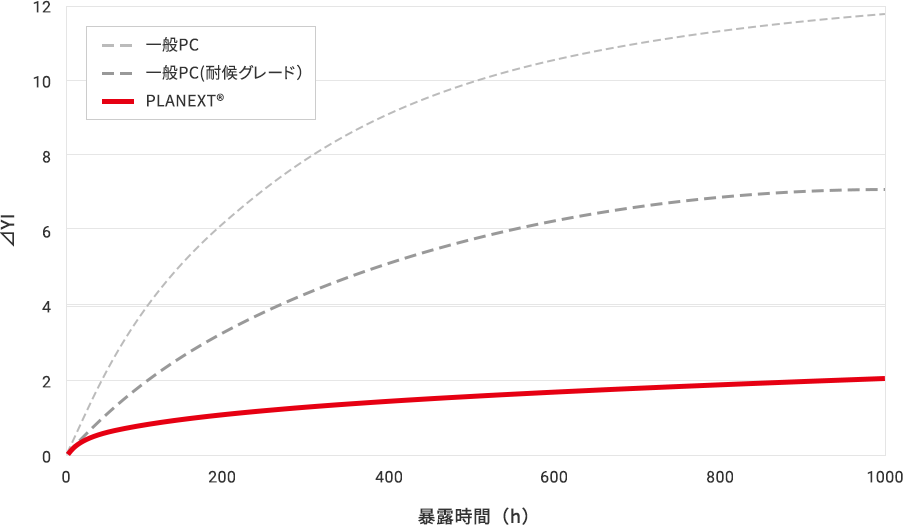

スーパーキセノンウェザオメーター試験条件

  • 雨有(雨:18分/120分)
  • 照射強度:180W/m2(300~400nm)
  • ブラックパネル温度:63℃、湿度:50%
